PM8AI/V – 8 Voltaj Giriş Modülü

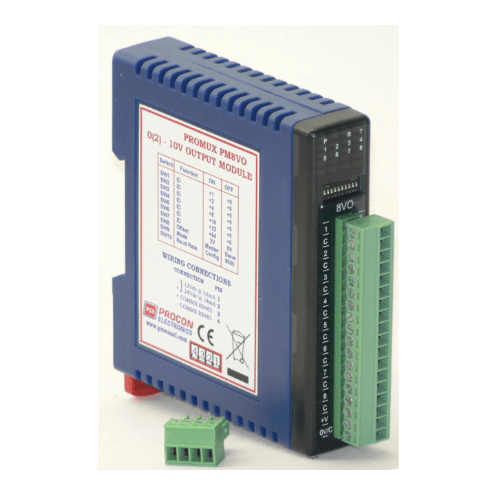

PM8VO, 8 kanallı bir voltaj çıkış modülüdür. Her kanal, 0 – 10V aralığında bir voltaj çıkışı verecek şekilde ayarlanabilir. Çıkışlar mantıktan yalıtılmıştır ve ortak bir negatif terminali paylaşır.

Çözünürlük 12 bittir, bu nedenle her 0 – 4095 çıkış için Modbus kaydına bir değer yazmak, 0 – 10V çıkış akımı verir. 819 ± 1LSB değeri, 2V’luk bir akım çıkışı verecektir.

Modül, Modbus ağında bağımlı veya ana olarak kullanılabilir. Bir PC veya PLC ile kullanıldığında modül bağımlı olarak yapılandırılacaktır. Noktadan noktaya konfigürasyonda bir PM8AI modülü ile kullanıldığında, modülü ana olarak ayarlamak için DIP anahtarı 9 açılmalıdır. Bu modda PM8VO modülü, PM8AI modülünden gelen bilgileri otomatik olarak okuyacak ve giriş durumunu çıkışlara yazacaktır.
