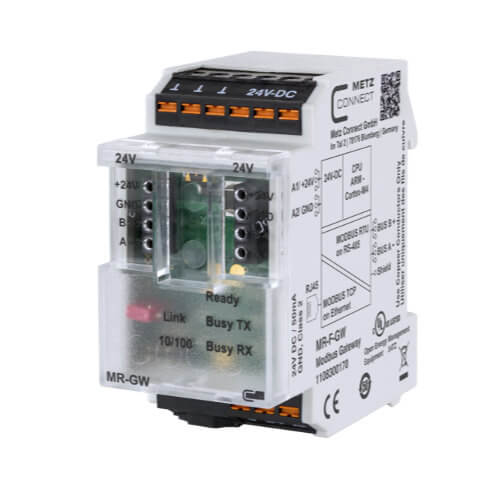

MR-F-GW Modbus RTU / Modbus TCP Gateway Krimp Terminal

MR-(F)-GW kompakt bir Modbus RTU / Modbus TCP Ağ Geçididir. MR-Ağ Geçidi, Modbus RTU fieldbus cihazları ile bir Modbus TCP ana bilgisayarı (istemci) arasında çift yönlü veri alışverişini mümkün kılar. MR-(F)-GW iki modda çalıştırılabilir. Modbus RTU over TCP modunda şeffaf bir ağ geçidi olarak veya bir protokol dönüştürücü (Modbus TCP modu) olarak. MR-Gateway, METZ CONNECT Modbus RTU cihazlarına, cihazın ön tarafındaki iki adet 4 kutuplu terminal ve bir köprü fişi aracılığıyla bağlanabilir. İki arayüzün (Ethernet / RS485) parametre ayarları, yönetimi ve izlenmesi için entegre bir web sunucusu kullanılır. Web arayüzü aynı zamanda aygıt yazılımını güncellemek için de kullanılır. MR-Gateway, elektrik alt dağıtım panolarına veya IEC 60715’e uygun olarak TH35 montaj rayları üzerindeki kontrol kabinlerine merkezi olmayan montaj için uygundur.

32 Modbus TCP istemcisinden eş zamanlı erişim
Modbus RTU Slave cihazları ile bir Modbus TCP Master (istemci) arasında çift yönlü veri alışverişi
Protokol: TCP üzerinden Modbus RTU (Şeffaf ağ geçidi), Modbus TCP/IP v1.0b, HTTP 1.0
Entegre web sunucusu
Web arabirimi üzerinden sezgisel ve yazılımdan bağımsız TCP yapılandırması
RS485 veri yolunda METZ CONNECT Modbus RTU cihazları için basit cihaz araması
Kanıtlanmış jumper fiş teknolojisi ile METZ CONNECT Modbus RTU cihazlarının hızlı bağlantısı
Galvanik 3 yollu izolasyon (RS485- Ethernet güç kaynağı)
TCP ve RS485 iletişiminin durum izlemesi
Web arayüzüne demo erişimi: metz-connect.com/mr-gateway
