INBLOX® INspektor®
PROFIBUS DP / PA’nız için teşhis ve parametre ayarlama
bugünlerde operatörler, planlamacı ve ağ stabilitesi empoze tutucuların gereksinimleri çok daha yüksektir. Isı, nem, agresif hava, sayısız alternatif eğilme gerilmesi, titreşim, toz çukuru kabloları ve saha cihazları gibi çevresel etkiler.
Konu planlanabilir bir bakımı mümkün kılmamak konusunda bir uyarıdır. Bu nedenle, Inspektor ®arasında INBLOX ® basit ve etkili bir çözüm sağlar.
Sürekli PROFIBUS izlemesinin temeli akıllı E-kafa modülüdür. Tüm bölümlerin PROFIBUS ağ kalitesini gösteren entegre bir web sunucusu sağlar. Operatör, önceki telgraf hatalarını, telgraf tekrarlarını, cihazların yeniden başlatılmasını veya kenar adımlarını değerlendirme yeteneğine sahiptir. Ağ erişimine sahip E-kafa modülü (Ethernet bağlantısı) bir ağ arayüzünde görüntülenir; örneğin ağa genel bakış ve cihaz matrisi. Ana modül, ağ durumunun bozulması durumunda kullanıcıyı uyarması için farklı olanaklar sunar.
Uzatma modülleri INBLOX kombinasyonuna bağlı ® Inspektor ® PROFIBUS ağ topolojisine ilgili çok sayıda gereksinimlerini karşılamak için sağlar:
- LED ile ekranı temizleyin
- Fiziksel ağ teşhisi
- Uzaktan erişim
- Kalıcı izleme

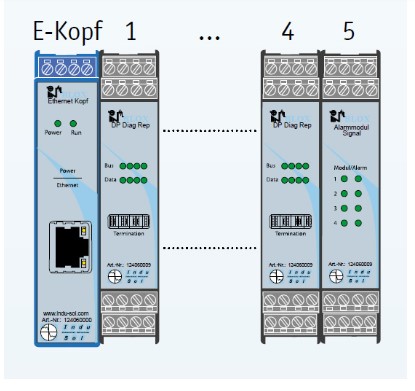

Modüler Tekrarlayıcı PREMIUM

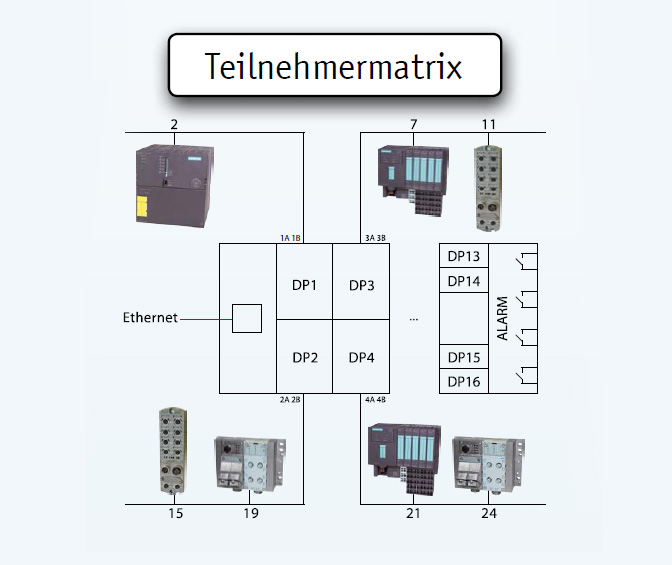

Bu kombinasyon PROFIBUS ağında LED ve entegre web sunucusunun web arayüzü üzerinden 20 segmentin teşhisini sağlar. Sona yerleştirilen alarm modülü, dört terminali bulunan dört adede kadar INBLOX® DP Diag Rep modülünü izler. Uyarı durumunda, ilgili LED manuel olarak silindiği sürece yanar. E-kafa modülünün web arayüzü üzerinden, etkilenen cihazı ve ayrıntılı bilgileri görüntülemek için DP Diag Rep modülü seçilebilir.

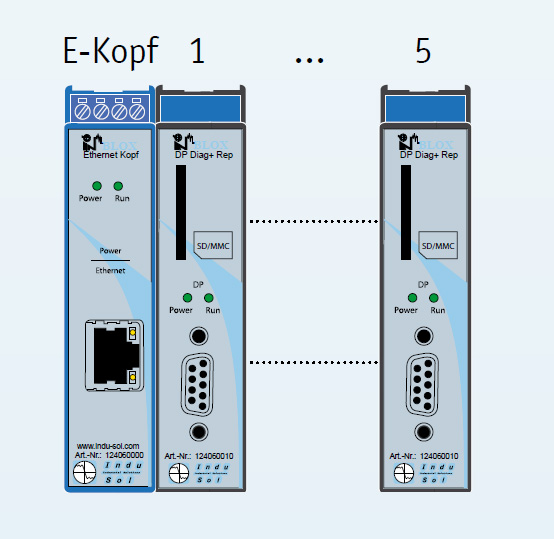

Modüler Tekrarlayıcı KONFOR

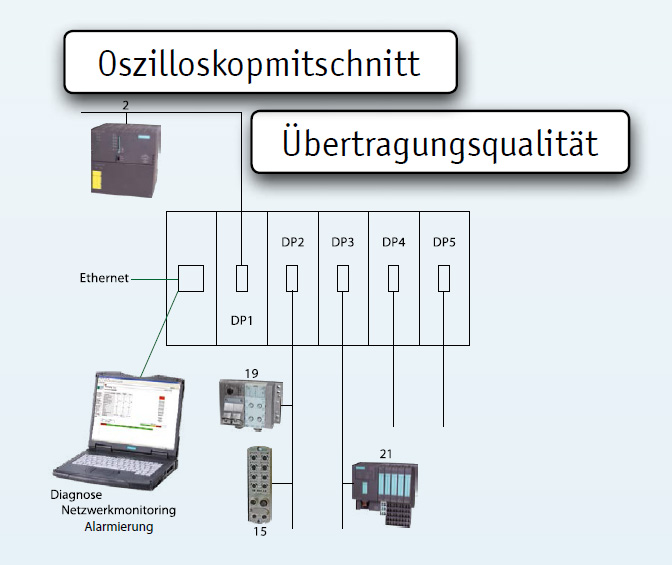

E-kafa modülünü ve INBLOX® DP Diag + Rep uzantısını seçerek, bit formunu değerlendirerek ek bir fiziksel tanı mümkündür. Toplanan veriler, web arayüzü üzerinden çubuk diyagram veya osiloskop kaydı olarak görüntülenir. Ağ kalitesini değerlendiren kalıcı olarak okunabilir bir kalite değeri elde edersiniz. Bu kombinasyonla beş segment oluşturmak mümkündür – uzatma modülü başına bir segment.
