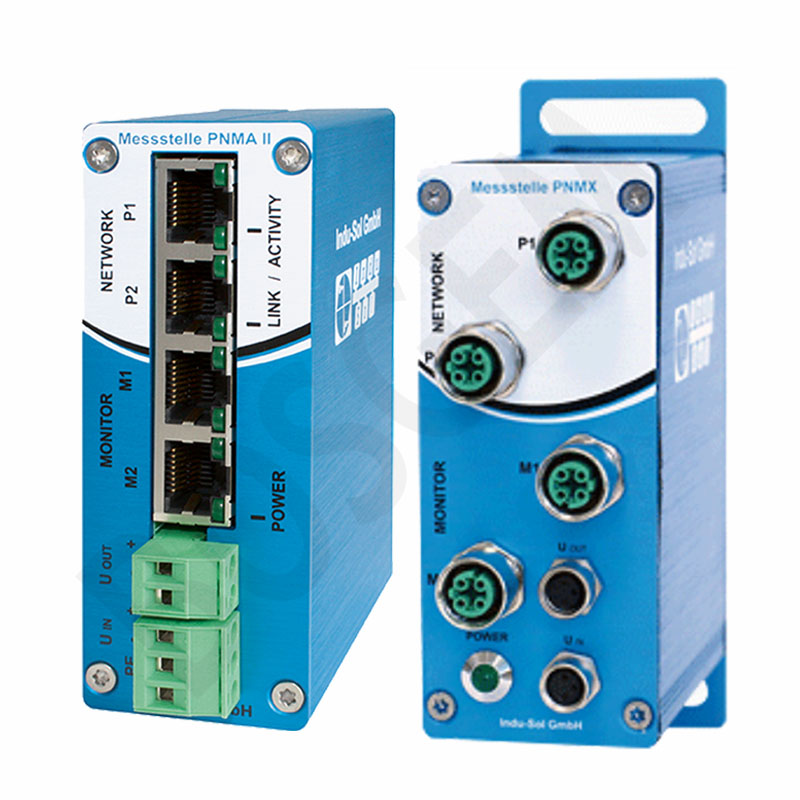

PNMA II

REAKTİF OLMAYAN ERİŞİM İÇİN

PNMA II Üretim esnasında PROFINET’te ve diğer ethernet tabanlı ağlarda telgraf kayıt için reaktif erişim sağlar

REAKTİF OLMAYAN ERİŞİM İÇİN

PNMA II Üretim esnasında PROFINET’te ve diğer ethernet tabanlı ağlarda telgraf kayıt için reaktif erişim sağlar

Özellikler

Tüm protokollerin izlenmesi
Paket kaybı yok olmadan tüm paket boyutlarını destekler
Ön paneldeki tüm bağlantı portları
Bir ölçüm cihazı bağlamak için ek bir çaba gerektirmez
PROFINET-INspektor ^® NT ile test edilmiş etkileşim
Serbest anahtar portuna gerek yok
100 Mbps’ye kadar iki yönlü veri iletimi
Tanılama araçlarını bağlarken ağ kesintisi olmaz

Fonksiyonlar

Analiz araçları (örneğin, PN-Inspektor ^® NT ya da dizüstü) aynı anda her iki iletişim yön izlemek için iki monitör jaka reaktif olmayan bağlanabilir.

Ölçüm sonuçlarının değerlendirilmesi için her iki iletişim yönündeki telgraflar üst üste bindirilebilir. PNMA II / PNMX hata telgraflarını atmaz .

Bunun yerine, onları yönlendirir.

PROFINET PNMA II ölçüm noktası

Bir PROFINET-INspektor® NT’yi bir PNMA II üzerinden bağlarsanız, sadece iki ek bağlantı kablosu gerekir (çapraz kablo gerekmez).
Bir güç kaynağı arızası durumunda, PROFINET’in PNMA II üzerinden iletişimi bozulmadan kalır.
UOUT (24VDC) konektörü üzerinden ek analitik aletlerin güç beslemesi
Zorlu üretim ortamları için PNMX IP 67
