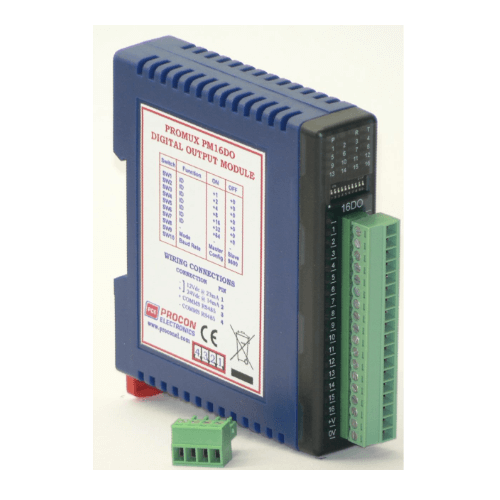

PM16DO – 16 DİJİTAL ÇIKIŞ MODÜLÜ

Bu modülde 16 adet açık kollektör (NPN) dijital çıkış bulunmaktadır. Çıkışlar, daha fazla sürücü kapasitesi gerektiğinde lambaları veya harici röleleri sürmek için kullanılabilir. Çıkışlar mantıktan izole edilmiştir ve ortak bir negatif terminali paylaşırlar.

Her çıkış ayrı ayrı açılıp kapatılabilir veya tüm çıkışların durumunu temsil eden çıkış kaydına tek bir sayı yazılarak tüm çıkışlar aynı anda ayarlanabilir.

Modül, Modbus ağında bağımlı veya ana olarak kullanılabilir. Bir PC veya PLC ile kullanıldığında modül bağımlı olarak yapılandırılacaktır. Noktadan noktaya konfigürasyonda bir PM16DI modülü ile kullanıldığında, modülü bir master olarak ayarlamak için DIP anahtarı 9 açılmalıdır. Bu modda PM16DO modülü, PM16DI modülünden gelen bilgileri otomatik olarak okuyacak ve giriş durumunu çıkışlara yazacaktır.

Modül ile 255 saniyeye kadar hiçbir iletişim olmadığında tüm çıkışları kapatmak için bir çıkış izleme zamanlayıcısı yapılandırılabilir. 0 saniyelik bir değer bu zamanlayıcıyı devre dışı bırakacak ve çıkışlar son programlanan durumda kalacaktır.
