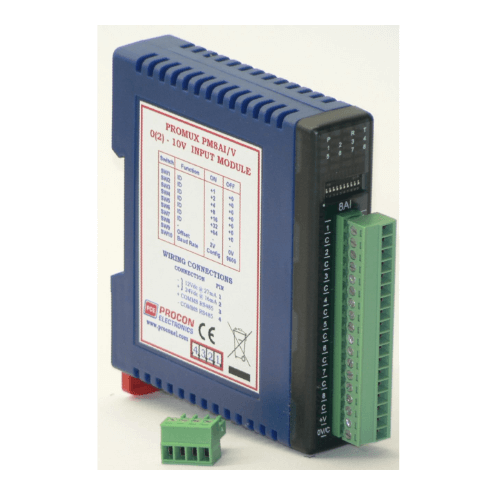

PM8AI/V – 8 Voltaj Giriş Modülü

PM8AI/V, 8 kanallı bir voltaj giriş modülüdür. Girişler mantıktan yalıtılmıştır ve ortak bir negatif terminali paylaşır.

PM8AI/V modülü için standart ayar 0 – 10V’dir. 0 – 10Volt’luk bir giriş voltajı, 0 – 4095’lik bir çıkışı temsil eder ve 2 volt, 819 ± 1LSB’lik bir okuma verir. 2 ila 10V’luk bir giriş sinyali için 0 ila 4095 arasında bir çıkış değeri elde etmek için ofset anahtarı açılır. 0(1) ila 5Vdc giriş aralığı, muhafazanın içindeki analog kartta bulunan jumper bağlantısını çıkararak kullanılabilir.
