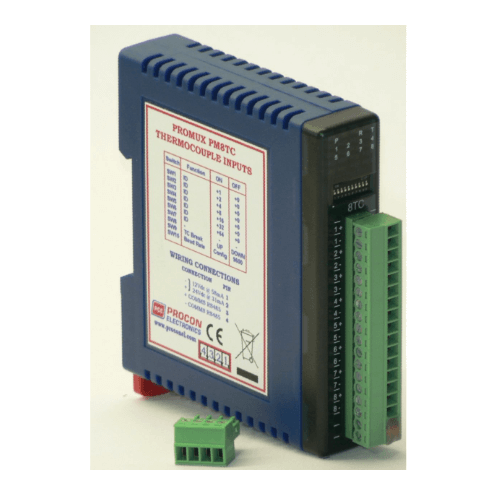

PM8TC – 8 Termokupl Giriş Modülü

PM8TC modülü, 8 termokupl giriş modülüdür. Modül, elektriksel gürültünün ve şebeke başlatmasının etkilerini azaltmak için diferansiyel girişler kullanır. Termokupl girişleri mantıktan izole edilmiştir. Kanallar arası izolasyon gerekiyorsa PM8TCISO kullanılmalıdır.

Termokupl voltajı modül devresi tarafından okunur, lineerleştirilir ve Santigrat dereceye dönüştürülür. Modül, TC türleri tablosunda belirtildiği gibi tüm aralığı kapsadığından aralık gerekmez. Modbus kaydından okunan değer, 0.1°C çözünürlüğe derece santigrat cinsinden gerçek sıcaklıktır. yani: 3451 değeri, 345.1°C sıcaklığa karşılık gelir.

Modül, Cold Junction Compensation’da yerleşiktir. Okuma hatalarını önlemek için doğru termokupl uzatma kablosu kullanılmalıdır.

Termokupl modülü ayrıca 0 – 50mV giriş aralığı için yapılandırılabilir. Bu seçenek için TC Tipi kaydı 9 olarak ayarlanmalıdır. Ağ üzerinden tekrar okunan registerdaki değer 0 – 50.000’dir.

Not: Kanallar arası izolasyon olmadığından, topraklama döngülerini ve okuma hatalarını önlemek için izole edilmiş termokupllar kullanılmalıdır.
