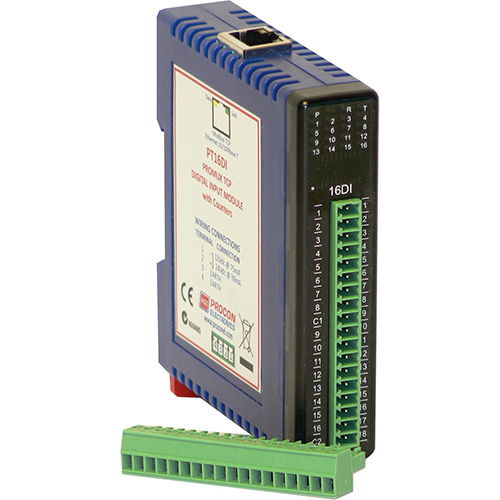

PT16DI – 16 Dijital Giriş Modülü

PT16DI modülü, 16 kanallı bir dijital giriş modülüdür. Girişler, çift yönlü opto-bağlayıcılar tarafından mantıktan izole edilir. Girişler, her biri 8 girişten oluşan 2 izole gruba ayrılmıştır. Bu, giriş modülünün kullanılabileceği birçok konfigürasyona izin verir. Böyle bir konfigürasyon, bir grubun ortak pozitif olarak bağlandığı ve ikinci grubun ortak negatif olarak bağlandığı yerde olabilir.

Sayaçlar üç modda çalışır.

0 modunda: Tüm sayaçlar devre dışı bırakılır.

Mod 1: Sayaçlar, 0 ila 4294967295 arasında bir sayım değerine izin veren 32 bitlik sayaçlardır. Sayım değeri, ilgili kayıtlara sıfır yazılarak veya aynı yöntem kullanılarak başka herhangi bir değere önceden ayarlanarak temizlenebilir.

Mod 2’de: Girişler yukarı/aşağı sayıcı olarak bağlanır. Giriş 1, sayaç 1’i artırırken, giriş 2, sayaç1’i azaltır. Aynı şekilde, giriş 3 ve 4 sayaç 2’yi, 5 ve 6 girişleri sayaç 3’ü ve 7 ve 8 girişleri sayaç 4’ü vb. çalıştırır.
