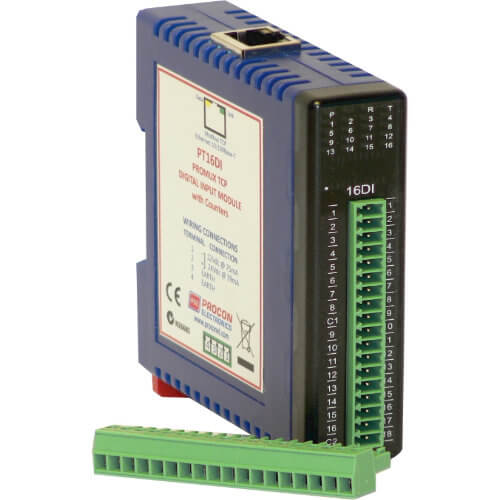

PT16DI – 16 Dijital Giriş Modülü Modbus TCP

PT16DI modülü, 16 kanallı bir dijital giriş modülüdür. Girişler, iki yönlü optokuplörler tarafından mantıktan izole edilmiştir. Girişler, her biri 8 girişli 2 izole gruba bölünmüştür. Bu, giriş modülünün kullanılabileceği birçok konfigürasyona izin verir. Böyle bir yapılandırma, bir grubun ortak pozitif olarak bağlandığı ve ikinci grubun ortak negatif olarak bağlandığı bir konfigürasyon olabilir.
Sayaçlar üç modda çalışır;

Mod 0’da: Tüm sayaçlar devre dışı bırakılır.

Mod 1’de: Sayaçlar, 0 ila 4294967295 arasında bir sayım değerine izin veren 32 bitlik sayaçlardır. Sayım değeri, ilgili kayıtlara bir sıfır yazılarak silinebilir veya aynı yöntem kullanılarak herhangi bir başka değere ön ayar yapılabilir.

Mod 2’de: Girişler yukarı/aşağı sayıcı olarak bağlanır. Giriş 1 sayaç 1’i artırırken giriş 2 sayaç1’i azaltır. Aynı şekilde, 3&4 girişleri sayaç 2’yi, 5&6 girişleri sayaç 3’ü ve 7&8 girişleri sayaç 4’ü çalıştırır, vb.

Not: Sayım değerleri pille desteklenmez ve güç kapatılırsa kaybolur.
