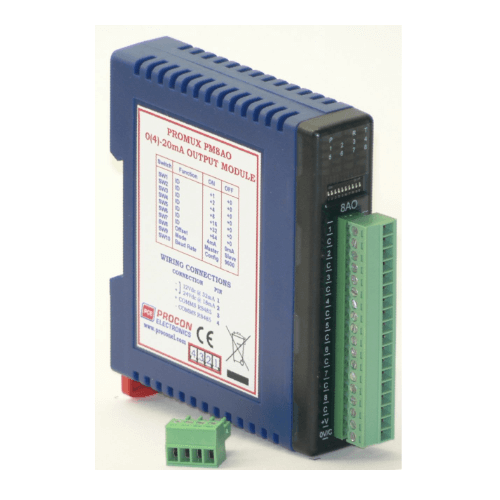

PM8AO – 8 Akım Çıkış Modülü

PM8AO, 8 kanallı bir akım çıkış modülüdür. Her kanal, 0 – 20mA aralığında bir akım çıkışı verecek şekilde ayarlanabilir. Çıkışlar mantıktan yalıtılmıştır ve ortak bir negatif terminali paylaşır.

Çözünürlük 12 bittir, bu nedenle her 0 – 4095 çıkış için Modbus kaydına bir değer yazmak, 0 – 20mA çıkış akımı verir. 819 ± 1LSB değeri 4mA akım çıkışı verecektir.

Modül, Modbus ağında bağımlı veya ana olarak kullanılabilir. Bir PC veya PLC ile kullanıldığında modül bağımlı olarak yapılandırılacaktır. Noktadan noktaya konfigürasyonda bir PM8AI modülü ile kullanıldığında, modülü ana olarak ayarlamak için DIP anahtarı 9 açılmalıdır. Bu modda PM8AO modülü, PM8AI modülünden gelen bilgileri otomatik olarak okuyacak ve giriş durumunu çıkışlara yazacaktır.
