İzolasyon Yükseltici DN 2400
Standart Uygulamalarda Proses Sinyallerinin İzolasyonu ve Dönüşümü

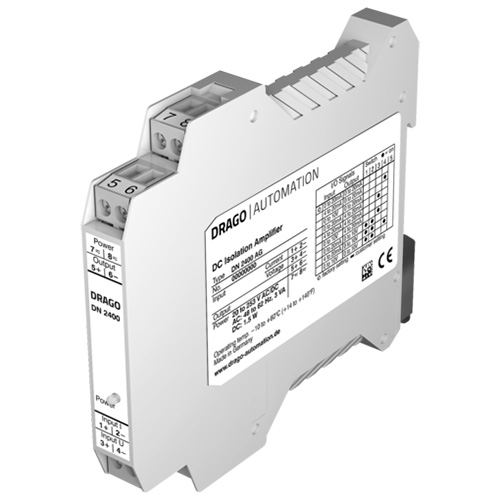

İzolasyon Yükseltici DN 2400, 0 ila 20 mA, 4 ila 20 mA ve 0 ila 10 V standart sinyallerin izolasyonu ve dönüştürülmesi için kullanılır.
İzolasyon Yükseltici DN 2400
Yüksek düzeyde güvenilirliği ve uygun maliyetli tasarımı, DN 2400’ü sınıfında ilk tercih haline getiriyor!
Fiyat sınıfında benzersiz olan DN 2400, kalibre edilmiş aralık seçimi ve yeni evrensel güç paketi sayesinde uygulama esnekliği sağlar.
İstenilen giriş ve çıkış aralığı, DIP anahtarı kullanılarak kolayca ayarlanabilir ve kalibre edilmiş aralık seçimi nedeniyle başka bir ayar yapılması gerekmez.
- Maliyeti optimize edilmiş tasarım
Standart uygulamalar için ekonomik ayırma. - Kalibre edilmiş sinyal ayarı
Giriş ve çıkış aralığı, DIP anahtarı kullanılarak ayarlanabilir – başka bir ayar yapılmadan. - 20 ila 253 V AC/DC için evrensel güç paketi
Tüm yaygın besleme voltajları için dünya çapında geçerlidir. - 3 portlu izolasyon
Parazitik voltajlar veya toprak döngüleri nedeniyle hatalı ölçümlere karşı koruma eçmeli vidalı klemenslere sahip ultra küçük gövde 12,5 mm gövde. - Maksimum güvenilirlik
Bakım maliyeti yok - 5 Yıl Garanti
Teslim tarihinden itibaren 5 yıl içinde oluşan arızalar fabrikamızda ücretsiz olarak giderilecektir (taşıma ve sigorta gönderici tarafından ödenir)
12,5 mm genişliğindeki ince gövde, panoda yerden tasarruf sağlar ve pratik geçmeli vidalı klemenslerin montajı kolaylaştırır. Menzil seçimi için, montaj rayındaki tüm kontrol elemanlarına kolayca ulaşmayı mümkün kılan basit bir mahfaza blokaj açma sistemi kurulur.
20 ila 253 V AC/DC için yeni evrensel güç kaynağı nedeniyle, DN 2400 İzolasyon Amplifikatörü tüm ortak besleme voltajları için dünya çapında uygulanabilir.
Resim Galerisi
Terminal atamaları
- 1 +giriş akımı
- 2 −giriş akımı
- 3 +Giriş gerilimi
- 4 −Giriş gerilimi
- 5 +Çıktı
- 6 −Çıktı
- 7Güç kaynağı AC/DC
- 8Güç kaynağı AC/DC
Geçmeli vida kelepçesi terminalleri
Tel kesiti maks. 2,5 mm², Çok telli bağlantı maks. 1 mm² (aynı kesitli iki kablo)
TEKNİK ÖZELLİKLER
Giriş
| Giriş sinyali | 0 ila 20 mA, 4 ila 20 mA, 0 ila 10 V, kalibre edilmiş şalter | |
| giriş direnci | Akım girişi Voltaj girişi |
22 Ohm 1 Mohm |
| Aşırı yükleme | Akım girişi Voltaj girişi |
≤ 200 mA 30 V Z-Diyot üzerinden voltaj sınırlaması, maks. sürekli akım 30 mA |
Çıkış
| Çıkış sinyali | 0 ila 20 mA, 4 ila 20 mA, 0 ila 10 V, kalibre edilmiş değiştirilebilir | |
| Yük | Akım çıkışı Voltaj çıkışı |
≤ 10 V (20 mA’da 500 Ohm) ≤ 10 mA (10 V’ta 1 kOhm) |
| Telafi etmek | 20 µA / 10 mV | |
| artık dalgalanma | < 20 mVrms | |
Genel Veri
| İletim hatası | < %0,3 tam ölçek | |
| Sıcaklık katsayısı 1) | < 150 ppm/K | |
| Kesme frekansı -3 dB | 1 kHz | |
| Tepki süresi T 99 | 0,7 ms | |
| Test gerilimi | 2,5 kV, 50 Hz, 1 dak., Güç kaynağına karşı çıkışa karşı giriş | |
| Çalışma gerilimi 2) (Temel Yalıtım) |
Aşırı gerilim kategorisi II ve kirlilik derecesi 2 için 600 V AC/DC. EN 61010-1’e göre |
|
| Ortam sıcaklığı | Operasyon Taşıma ve depolama |
–10 °C ila +60 °C (+14 ila +140 °F) –20 °C ila +80 °C (-4 ila +176 °F) |
| Güç kaynağı | 20 ila 253 V AC / DC, | AC 48 – 62 Hz, yakl. 3 VA DC yakl. 1,5 W |
| EMC 3) | EN 61326 -1 | |
| İnşaat | 12,5 mm (0,49″) muhafaza, koruma tipi: EN 60715’e göre 35 mm DIN rayına IP 20 montaj |
|
| Ağırlık | Yaklaşık. 100 gram | |
- Belirtilen çalışma sıcaklığı aralığında tam ölçek değeriyle ilgili ortalama TC, referans sıcaklık 23 °C
- Yüksek çalışma voltajlı uygulamalar için, komşu cihazlardan yeterli boşluk veya izolasyon olduğundan ve elektrik çarpmalarına karşı koruma olduğundan emin olun.
- Girişim sırasında olası küçük sapmalar
